ノーマルグレード熱収縮マーカースリーブ SB-SGS-M
型番：SBD-SWHF-M
使用温度：-40℃～+125℃
構造
通常グレードの熱収縮マーカースリーブは、特別に設計された高分子配合を使用し、電子加速器による架橋と連続膨張により開発された、環境に優しい難燃性熱収縮チューブです。
使用法
SB-SWHF-M 熱収縮マーカー スリーブは、ワイヤーおよびケーブル ハーネスの識別に広く使用されています。限られた火災危険特性が必要な用途にも使用できます。
特徴
材料 | スリーブは、配合中にハロゲンやカドミウムを含まない、照射され、熱的に安定化され、難燃化された変性ポリオレフィン化合物から製造されるものとします。 |
適用範囲 | 商業、産業環境 |
使用温度範囲 | -40℃～+125℃ |
最低回復温度 | +85℃ |
最高保管温度 | +50℃ |
収縮率 | 2:1、3:1 |
色 | ご注文に応じて、白、黄色、他の色も利用可能です |
印刷モード | 片面印刷と両面印刷のフォーマットが利用可能 |
付属モード | 連続タイプとラダー形式のどちらかを選択可能 |
推奨プリンター | 熱転写プリンタ |
仕様
仕様: 収縮率-2X

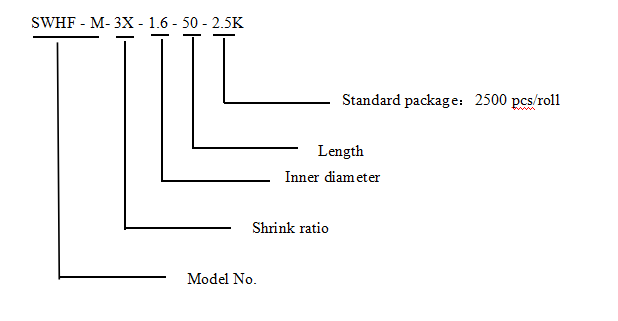

モデル番号 | 出荷時 (mm) | 回復後(mm) | |||
ID(D) | 平坦化幅(w) | 二重壁の厚さ | ID(d) | 単肉厚さ | |
SWHF-M-2X-1.6-50-2.5K | 2.00±0.20 | 3.7±0.3 | 0.48±0.10 | ≤0.79 | 0.45±0.06 |
SWHF-M-2X-2.4-50-2.5K | 2.79±0.20 | 5.0±0.3 | 0.48±0.10 | ≤1.18 | 0.49±0.06 |
SWHF-M-2X-3.2-50-2.0K | 3.64±0.23 | 6.3±0.4 | 0.48±0.10 | ≤1.59 | 0.51±0.06 |
SWHF-M-2X-4.8-50-2.0K | 5.26±0.25 | 8.9±0.4 | 0.49±0.10 | ≤2.36 | 0.54±0.06 |
SWHF-M-2X-6.4-50-1.5K | 6.92±0.28 | 11.5±0.4 | 0.50±0.10 | ≤3.18 | 0.56±0.06 |
SWHF-M-2X-9.5-50-1.0K | 10.2±0.32 | 16.7±0.5 | 0.51±0.11 | ≤4.75 | 0.59±0.06 |
SWHF-M-2X-12.7-50-1.0K | 13.5±0.36 | 21.8±0.6 | 0.52±0.11 | ≤6.35 | 0.60±0.07 |
SWHF-M-2X-19-50-0.5K | 20.1±0.40 | 32.2±0.6 | 0.53±0.11 | ≤9.53 | 0.62±0.07 |
SWHF-M-2X-25-50-0.5K | 26.7±0.45 | 42.5±0.7 | 0.55±0.12 | ≤12.7 | 0.63±0.07 |
SWHF-M-2X-38-50-0.5K | 39.8±0.51 | 63.2±0.8 | 0.57±0.12 | ≤19.1 | 0.64±0.07 |
SWHF-M-2X-51-50-0.25K | 53.0±0.56 | 83.9±0.9 | 0.58±0.13 | ≤25.4 | 0.64±0.08 |
SWHF-M-2X-76-50-0.25K | 79.4±0.56 | 125.3±1.0 | 0.59±0.13 | ≤38.1 | 0.64±0.09 |
仕様: 収縮率-3X
モデル番号 | 出荷時 (mm) | 回復後(mm) | |||
ID(D) | 平坦化幅(W) | 二重壁の厚さ | ID(d) | 単肉厚さ | |
SWHF-M-3X-1.6-50-2.5K | 2.00±0.20 | 3.7±0.3 | 0.47±0.10 | ≤0.53 | 0.52±0.06 |
SWHF-M-3X-2.4-50-2.5K | 2.79±0.20 | 5.0±0.3 | 0.47±0.10 | ≤0.79 | 0.57±0.06 |
SWHF-M-3X-3.2-50-2.0K | 3.64±0.23 | 6.3±0.4 | 0.48±0.10 | ≤1.06 | 0.61±0.06 |
SWHF-M-3X-4.8-50-2.0K | 5.26±0.25 | 8.9±0.4 | 0.49±0.10 | ≤1.59 | 0.67±0.06 |
SWHF-M-3X-6.4-50-1.5K | 6.92±0.28 | 11.5±0.4 | 0.50±0.10 | ≤2.36 | 0.71±0.06 |
SWHF-M-3X-9.5-50-1.0K | 10.2±0.32 | 16.7±0.5 | 0.52±0.11 | ≤3.18 | 0.77±0.06 |
SWHF-M-3X-12.7-50-1.0K | 13.5±0.36 | 21.8±0.6 | 0.53±0.11 | ≤4.75 | 0.80±0.07 |
SWHF-M-3X-19-50-0.5K | 20.1±0.40 | 32.2±0.6 | 0.55±0.11 | ≤6.35 | 0.84±0.07 |
SWHF-M-3X-25-50-0.5K | 26.7±0.45 | 42.5±0.7 | 0.56±0.12 | ≤8.47 | 0.86±0.07 |
SWHF-M-3X-38-50-0。 5K | 39.8±0.51 | 63.2±0.8 | 0.57±0.12 | ≤12.9 | 0.89±0.07 |
SWHF-M-3X-51-50-0.25K | 53.0±0.56 | 83.9±0.9 | 0.57±0.13 | ≤17.2 | 0.90±0.08 |
SWHF-M-3X-76-50-0.25K | 79.4±0.56 | 125.3±1.0 | 0.57±0.13 | ≤25.8 | 0.92±0.09 |
寸法
カラー：標準色は白と黄色です。他の色もご注文いただければ対応可能です。
