仕様
溶融 | ≧450℃ |
比誘電率(*)50HZ | ASTM D 792、2.1g/cm |
剛性 | 85 |
銅の腐食 | ASTM D2671 B、腐食なし |
抗生物質特性、耐侵食性 | 素晴らしい |
靭性（折り、曲げ、引き裂きなど） | 素晴らしい |
引張強さMPA(KGF/cm) | IEC 811-1、19Mpa |
可燃性 | ASTM D2671、セルフギネシュ |
破壊強度 | VDE 0303 パート 2、26KV/mm |
外観 | 滑らか、毛皮や欠陥が見えず、不純物がない |
伸長 | IEC 811-1-1、200% |
抵抗 | ASTM D2671 A、耐摩耗性、耐酸性、抗ウイルス性、 コロナ放電、耐溶剤性など |
環境 | 人体や環境に無害 |
寸法

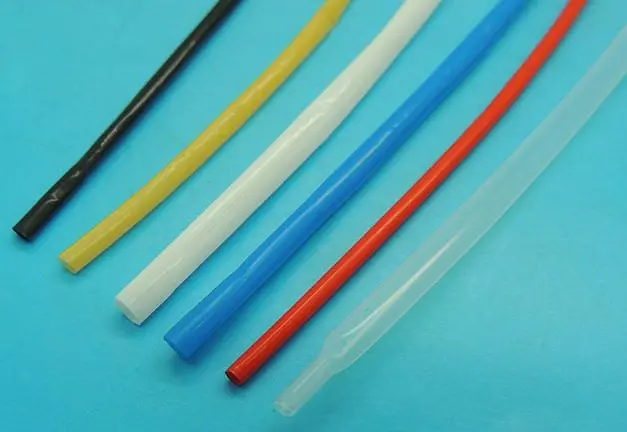

PTFE熱収縮チューブ仕様(1.7:1)
サイズ(mm) | 縮小前 | 収縮後 | 薄壁 | 厚い壁 | ||
内径(mm) | 内径(mm) | 収縮前(mm) | 収縮後(mm) | 収縮前(mm) | 収縮後(mm) | |
Φ0.5 | 0.5±0.2 | ≤0.30 | 0.10±0.05 | 0.15±0.05 | 0.12±0.03 | 0.18±0.03 |
φ1.0 | 1.0±0.2 | ≤0.60 | 0.10±0.05 | 0.15±0.05 | 0.12±0.03 | 0.18±0.03 |
φ1.2 | 1.2±0.2 | ≤0.70 | 0.10±0.05 | 0.15±0.05 | 0.13±0.03 | 0.20±0.03 |
φ1.5 | 1.5±0.2 | ≤0.90 | 0.10±0.05 | 0.15±0.05 | 0.19±0.03 | 0.30±0.03 |
φ2.0 | 2.0±0.2 | ≤1.30 | 0.10±0.05 | 0.15±0.05 | 0.19±0.03 | 0.30±0.03 |
φ2.2 | 2.2±0.2 | ≤1.40 | 0.10±0.05 | 0.15±0.05 | 0.19±0.03 | 0.30±0.03 |
φ2.5 | 2.5±0.2 | ≤1.50 | 0.10±0.05 | 0.15±0.05 | 0.19±0.03 | 0.30±0.03 |
φ2.7 | 2.7±0.2 | ≤1.60 | 0.10±0.05 | 0.15±0.05 | 0.19±0.03 | 0.30±0.03 |
φ3.0 | 3.0±0.2 | ≤1.80 | 0.15±0.05 | 0.20±0.05 | 0.19±0.03 | 0.30±0.03 |
φ3.5 | 3.5±0.2 | ≤2.0 | 0.15±0.05 | 0.20±0.05 | 0.19±0.03 | 0.30±0.03 |
φ3.8 | 3.8±0.2 | ≤2.2 | 0.15±0.05 | 0.20±0.05 | 0.19±0.03 | 0.30±0.03 |
φ4.0 | 4.0±0.3 | ≤2.5 | 0.15±0.05 | 0.20±0.05 | 0.19±0.03 | 0.30±0.03 |
φ4.5 | 4.5±0.3 | ≤2.7 | 0.15±0.05 | 0.20±0.05 | 0.19±0.03 | 0.30±0.03 |
φ4.8 | 4.8±0.3 | ≤2.9 | 0.15±0.05 | 0.20±0.05 | 0.19±0.03 | 0.30±0.03 |
φ5.0 | 5.0±0.3 | ≤3.0 | 0.15±0.05 | 0.20±0.05 | 0.19±0.03 | 0.30±0.03 |
φ6.0 | 6.0±0.3 | ≤3.6 | 0.15±0.05 | 0.25±0.05 | 0.24±0.05 | 0.35±0.05 |
φ6.5 | 6.5±0.3 | ≤4.0 | 0.15±0.05 | 0.25±0.05 | 0.24±0.05 | 0.35±0.05 |
φ7.0 | 7.0±0.3 | ≤4.2 | 0.15±0.05 | 0.25±0.05 | 0.24±0.05 | 0.35±0.05 |
φ8.0 | 8.0±0.3 | ≤4.8 | 0.15±0.05 | 0.25±0.05 | 0.24±0.05 | 0.38±0.05 |
φ9.4 | 9.4±0.3 | ≤5.0 | 0.15±0.05 | 0.25±0.05 | 0.24±0.05 | 0.38±0.05 |
Φ10 | 10±0.3 | ≤5.8 | 0.15±0.05 | 0.25±0.05 | 0.24±0.05 | 0.38±0.05 |
Φ11 | 11±0.3 | ≤6.8 | 0.15±0.05 | 0.25±0.05 | 0.24±0.05 | 0.38±0.05 |
Φ12 | 12±0.3 | ≤7.1 | 0.20±0.05 | 0.35±0.05 | 0.24±0.05 | 0.38±0.05 |
Φ12.7 | 12.7±0.3 | ≤7.5 | 0.2±0.05 | 0.35±0.05 | 0.24±0.05 | 0.38±0.05 |
PTFE熱収縮チューブ仕様(4:1)
サイズ(mm) | 収縮前(mm) | 収縮前(mm) | 収縮後(mm) | 収縮後(mm) |
内径 | 平均的な薄肉 | 内径 | 肉厚 | |
φ1.5 | 1.5±0.5 | 0.07±0.04 | ≤0.40 | 0.25±0.05 |
φ2.0 | 2.0±0.6 | 0.07±0.04 | ≤0.50 | 0.25±0.05 |
φ2.5 | 2.5±0.6 | 0.07±0.04 | ≤0.50 | 0.25±0.05 |
φ3.0 | 3.0±0.6 | 0.07±0.04 | ≤0.70 | 0.25±0.05 |
φ3.5 | 3.5±0.6 | 0.07±0.04 | ≤0.80 | 0.25±0.05 |
φ4.0 | 4.0±0.6 | 0.07±0.05 | ≤1.00 | 0.25±0.05 |
φ4.5 | 4.5±0.6 | 0.07±0.05 | ≤1.20 | 0.30±0.05 |
φ5.0 | 5.0±0.6 | 0.07±0.05 | ≤1.30 | 0.30±0.05 |
φ6.0 | 6.0±0.6 | 0.10±0.05 | ≤1.50 | 0.30±0.05 |
φ8.0 | 8.0±0.6 | 0.10±0.05 | ≤2.0 | 0.35±0.05 |
φ9.0 | 9.4±0.6 | 0.10±0.05 | ≤2.4 | 0.35±0.05 |
